驶入式货架

贯通式货架
  • 贯通式货架
  • 贯通式货架
  • 贯通式货架

贯通式货架

贯通式货架又叫驶入式货架或者通廊式货架,其储存能力高于托盘式货架。减少了各排货架之间的巷道,将货架合并一起,使同层同列的货物相互贯通,货架排布密集,储存密度好,空间的利用率极高,叉车可直接驶入货架区。

咨询热线:13622744908
400-999-8849

详细描述

贯通式货架又叫驶入式货架或者通廊式货架,其储存能力高于托盘式货架。减少了各排货架之间的巷道,将货架合并一起,使同层同列的货物相互贯通,货架排布密集,储存密度好,空间的利用率极高,叉车可直接驶入货架区。广泛应用于食品、乳业、烟草等行业。

贯通式货架结构示意图:

贯通式货架结构示意图

贯通式货架结构示意图

贯通式货架特点:

1、贯通式货架的牛腿及牛腿搁板均采用整体冲压、滚压技术,具有承载能力强、外型美观。

2、贯通式货架全插接组装式结构,柱片为装配式结构,

3、高密度存储,在支撑导轨上,托盘按深度方向存放,一个紧接着一个。

4、货物可以先存后取。移动叉车直接驶入货架通廊的正前方,提升货叉至牛搁梁上方的适当位置,再驶入通廊内叉取货物,叉取提升货物后再退出货架通廊,降下货物至安全高度。也可以在通廊货架两侧各设一条通道,一侧存入,一侧取出,适于储存少品种大批量同类型货物。

5、为提高叉车存取货物时的效率与可靠性,单向布置时,靠墙区域的货架总深度一般最好控制在10个托盘深度以内,双向布置时的中间区域可两边进出的货架总深度在15托盘以内。另因通廊式货架存取通道上未能设置拉杆装置,使此类货架与其它种类货架相比,其稳定性较弱,因此货架不宜过高,一般控制在10m内,另外系统中还需加设拉固装置。单元托盘货物重量不宜过大,一般在1500KG之内,货物不宜堆高,尺寸一般在10M内。

贯通式货架适用范围:

1、驶入式货架适用于横向尺寸较大,品种较少,数量较多,常用来储存大批相同类型货物,

2、存储密度大对地面空间利用率较高,常用于冷库、食品、烟草等存储空间成本较高的仓库。

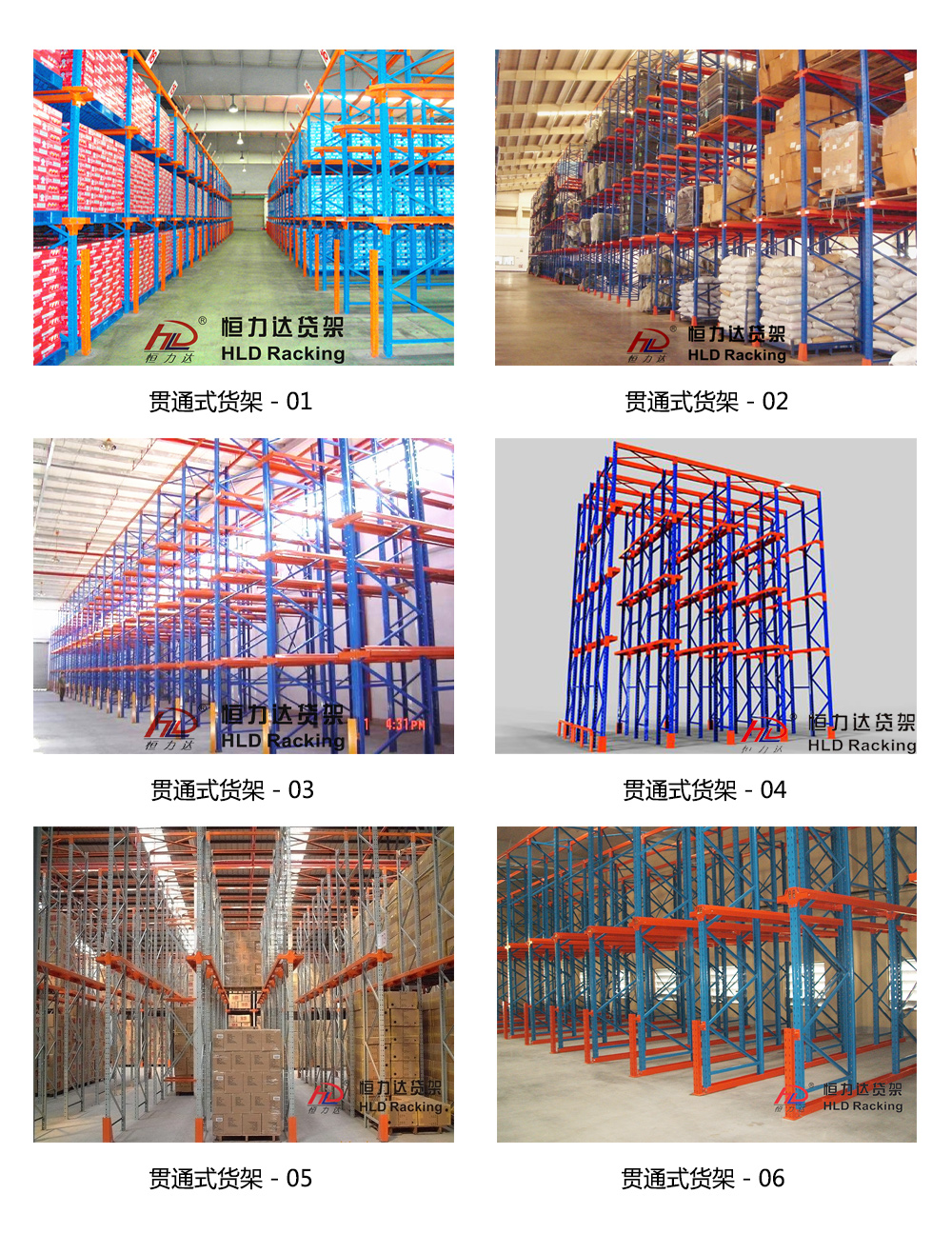

贯通式货架成品案例图:

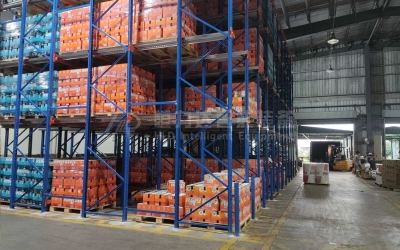

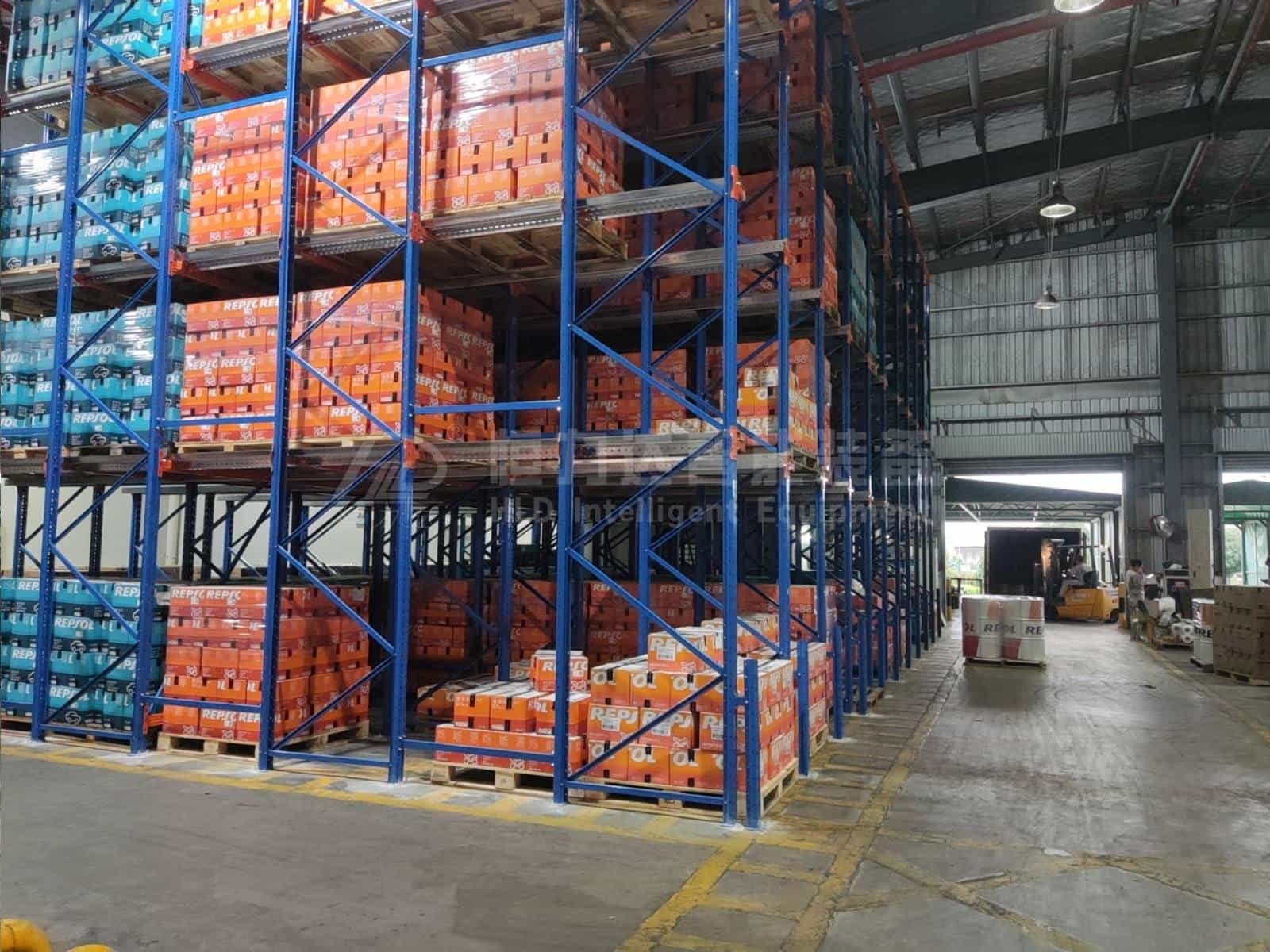

贯通式货架案例图
