四向穿梭车货架主要结构详细介绍

来源:恒力达智能装备  |  2021-11-10 15:05:05

四向穿梭车货架一般采用标准件或挂钩连接,便于安装、维护和拆卸。主要部件有立柱片、横梁、导轨、连杆、导轨等。每个结构部件的主要细节如下。

立柱片

要知道立柱片是整个货架系统的主要支撑结构,其主要结构由柱和支撑组成。立柱片的立柱和支架主要由轧机轧制,立柱材料为国产优质Q235B钢材。四向穿梭车货架中的立柱主要采用100的立柱,厚度范围在2.0mm,可以使立柱具有更强的刚性和强度。

一般来说,立柱片的柱孔距离在75毫米左右,可以大大提高空间利用率。其中柱孔为自锁式,插入牢固,可避免台车工具误操作带来的不安全因素。

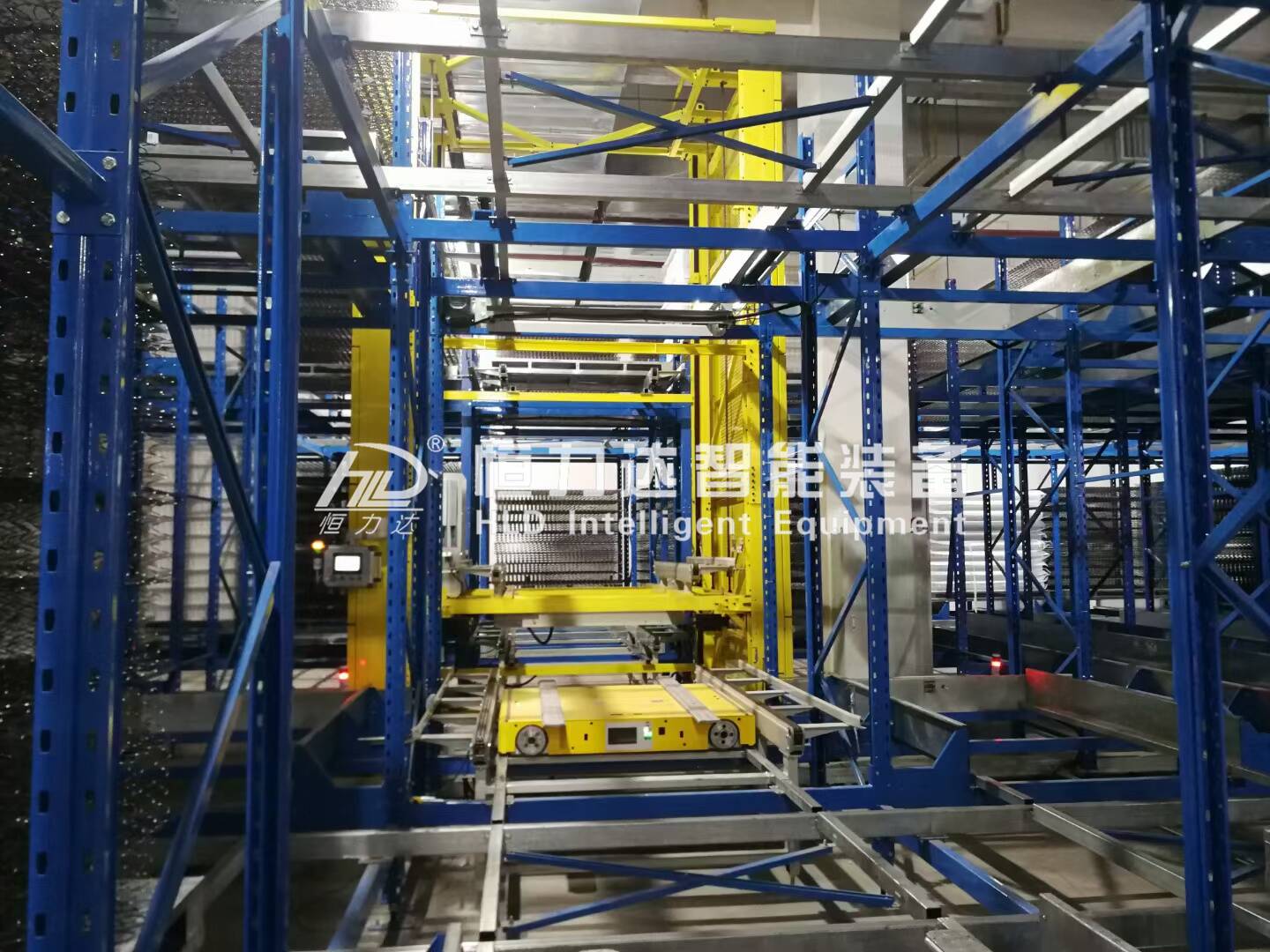

四向穿梭车货架

连接杆

四向穿梭车货架中连接杆的作用是连接两组货架。连接杆通常是厚度为1.5毫米的C形弯曲件,采用优质Q235B钢材,表面会进行静电环氧粉末喷涂等工艺处理。

横梁

横梁在四向穿梭车货架系统中起到承载和固定导轨的作用。在四向穿梭车货架系统中,横梁会通过吊件与立柱连接,然后吊件的吊销会是一个承载力非常好的立柱销。横梁与立柱连接后,每个吊件上会加一个安全销,保证系统的安全。

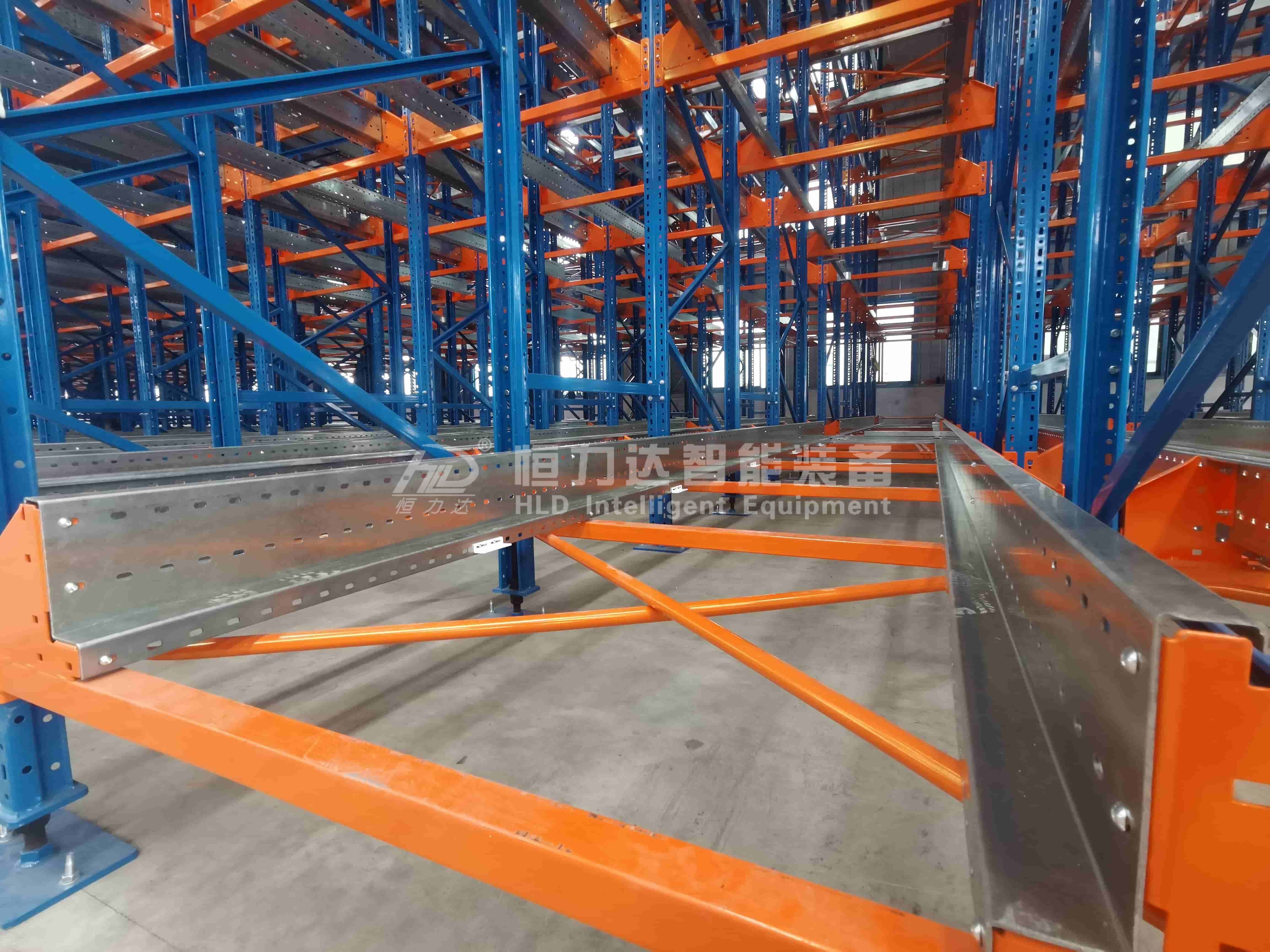

四向穿梭车货架

主导轨

四向穿梭车货架的主要部件是主导轨,通过螺栓固定在立柱上。主导轨中,导轨一般为C梁结构。

子导轨

子导轨是四向穿梭车货架的主要部件,它将通过螺栓固定在横梁的连接板上。在副导轨中,导轨一般为三角形结构,因此厚度范围约为3.0 mm。

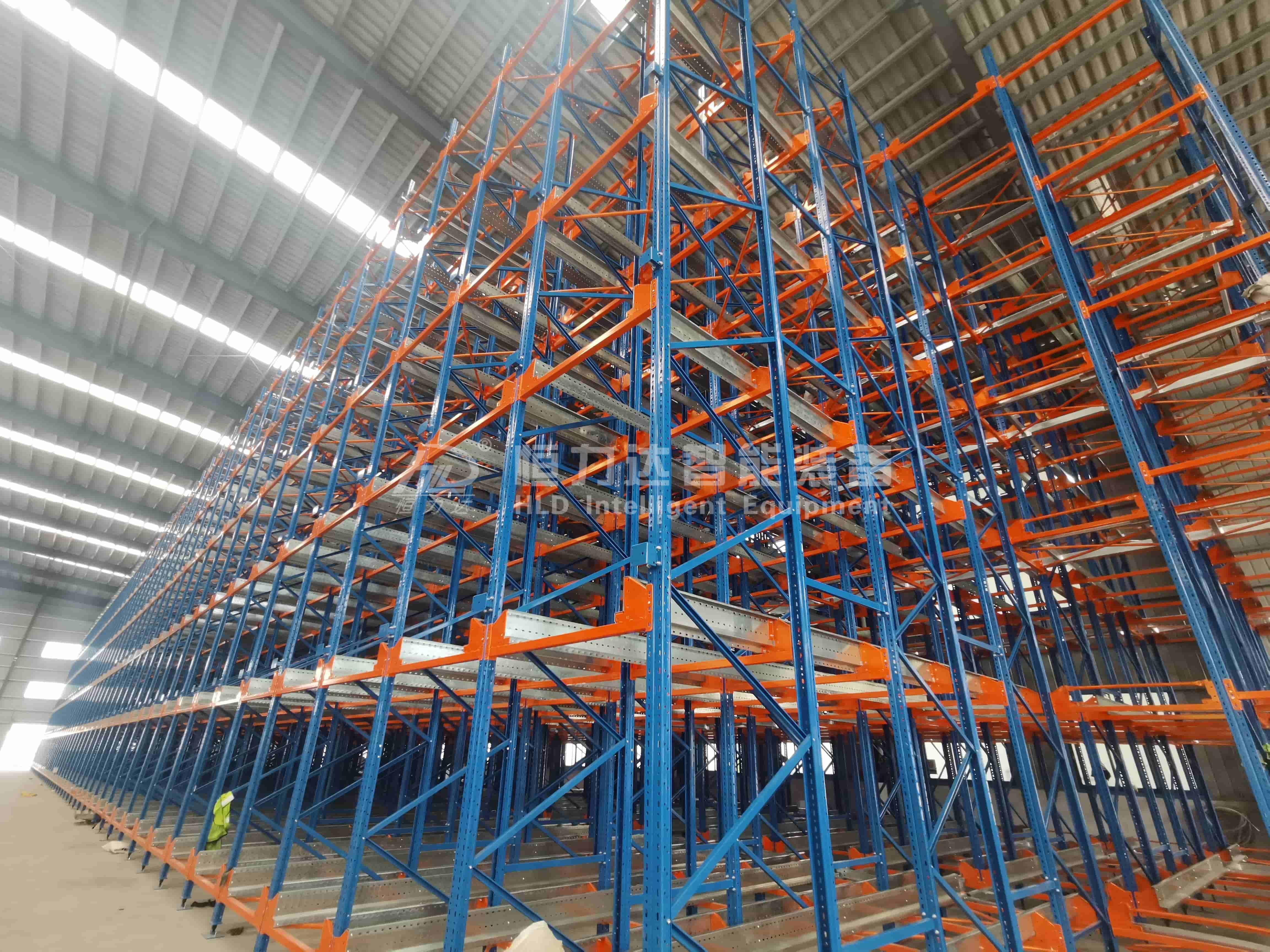

四向穿梭车货架

水平拉杆和垂直拉杆

要知道水平拉杆和垂直拉杆是保证货架整体稳定性的重要部件。它的水平拉杆装置和垂直拉杆装置共同构成一个牢固稳定的塔形钢结构。水平拉杆沿高度方向排列,然后用拉板固定。垂直拉杆装置通常在货架的背面。

相对来说,恒力达四向穿梭车货架系统在控制调度、订单管理、路线优化算法等方面还是比较复杂的。因为对四向穿梭车货架的要求比较严格,还需要做好各种软硬件的正常运作,项目实施起来要比传统的仓储货架困难,现阶段能够提供四向穿梭车货架的供应商相对较少,恒力达是为数不多的供应商之一。
