驶入式仓储货架的组合结构是什么?

来源:www.cnrack.com.cn  |  2020-06-01 16:42:12

驶入式货架又称贯通式货架或通廊式货架,由立柱片、牛腿、牛腿梁、顶梁、脊梁、顶拉、背拉等组成。该货架类型适用于品种相对较少,整体整出的存储模式,由于只布置通道,叉车可以驶入存储区,故仓库利用率较高,多被应用在低温冷链物流、饮品、食品、奶制品及其他领域。

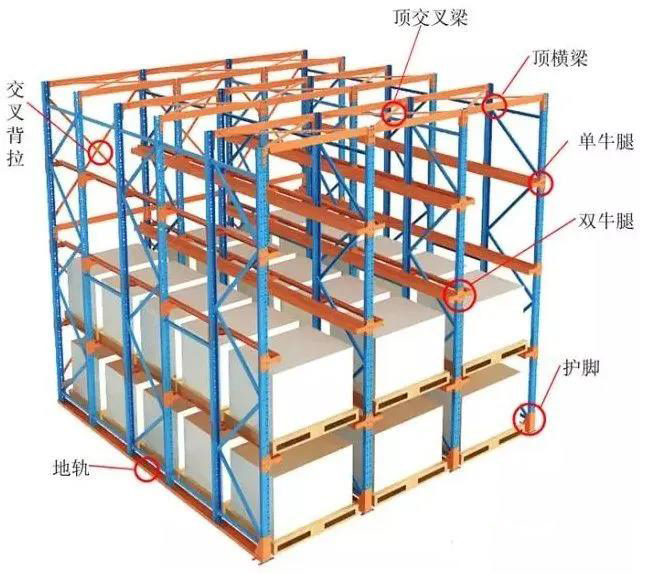

下图为驶入式仓储货架的基本结构示意图:

驶入式货架

底角:与立柱相连,将立柱与地面之间进行固定。

立柱片:驶入式仓储货架的主要构成,垂直方向上的主要的支撑件。由横撑斜撑与立柱相连组成,增加货架的稳定性。

牛腿:驶入式仓储货架的主要受力部件,因而又叫牛腿式仓储货架。分为单面牛腿和双面牛腿,单牛腿用于与最外测的立柱连接,双牛腿与内部立柱连接。

牛腿梁:与牛腿相连,托盘直接摆放在牛腿梁上,是托盘货物存放的主要支撑搁层。

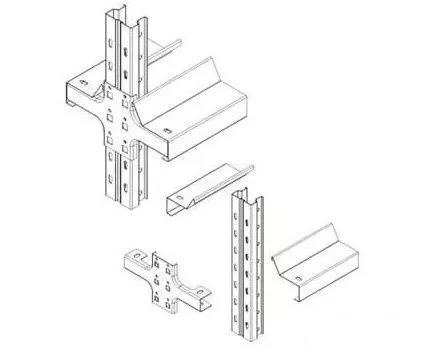

下图为单牛腿与牛腿梁的连接方式:

驶入式货架

地轨和护角:驶入式仓储货架作业过程中叉车要直接进入货架内部,为防止叉车与货架之间发生碰撞,故要加装地轨和护角。

顶横梁、顶交叉梁、交叉背拉:货架立柱的稳固件,用于增加驶入式仓储货架的稳定性,交叉背拉用于货架靠墙单向排布时。

驶入式货架配件较多,叉车进入货架内部作业,作业方式为高举打高,容易发生碰撞,所以货架的稳定性较弱,在安装驶入式货架时,一定要仔细检查各配件之间的连接是否牢固,防止因为配件之间连接不牢而对货架的稳定性造成威胁。
